HX-JDT-03A 井下無線電波透視儀

簡單介紹：

井下無線電波透視儀采用高性能、低功耗、高集成度器件設計，發射功率大、動態范圍寬、接收機靈敏度高、性能穩定。主機可實時顯示電磁波吸收特性曲線，支持點頻和掃頻采集，通過旋鈕和觸屏操作，一鍵采集和自動存儲數據，簡單快捷，工作效率高。廣泛地應用于巖溶、礦產探測、水文地質和煤礦采空區探測等諸多領域。

產品概況
產品性能

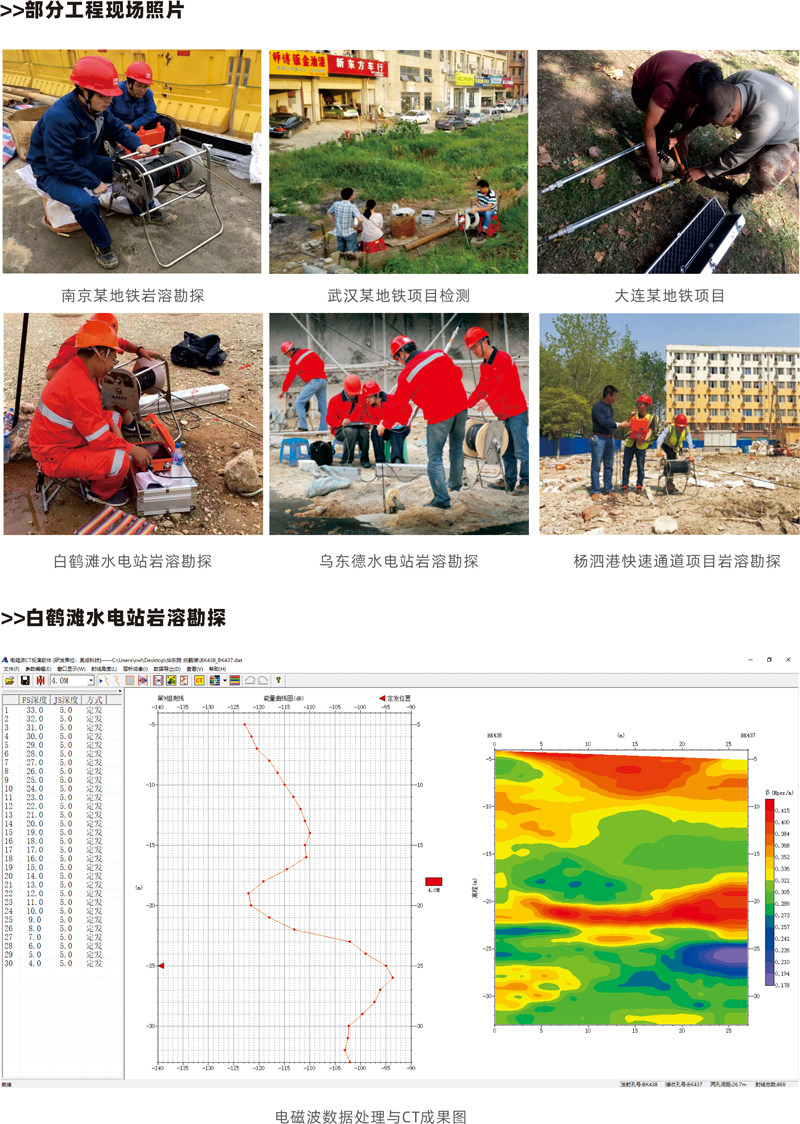

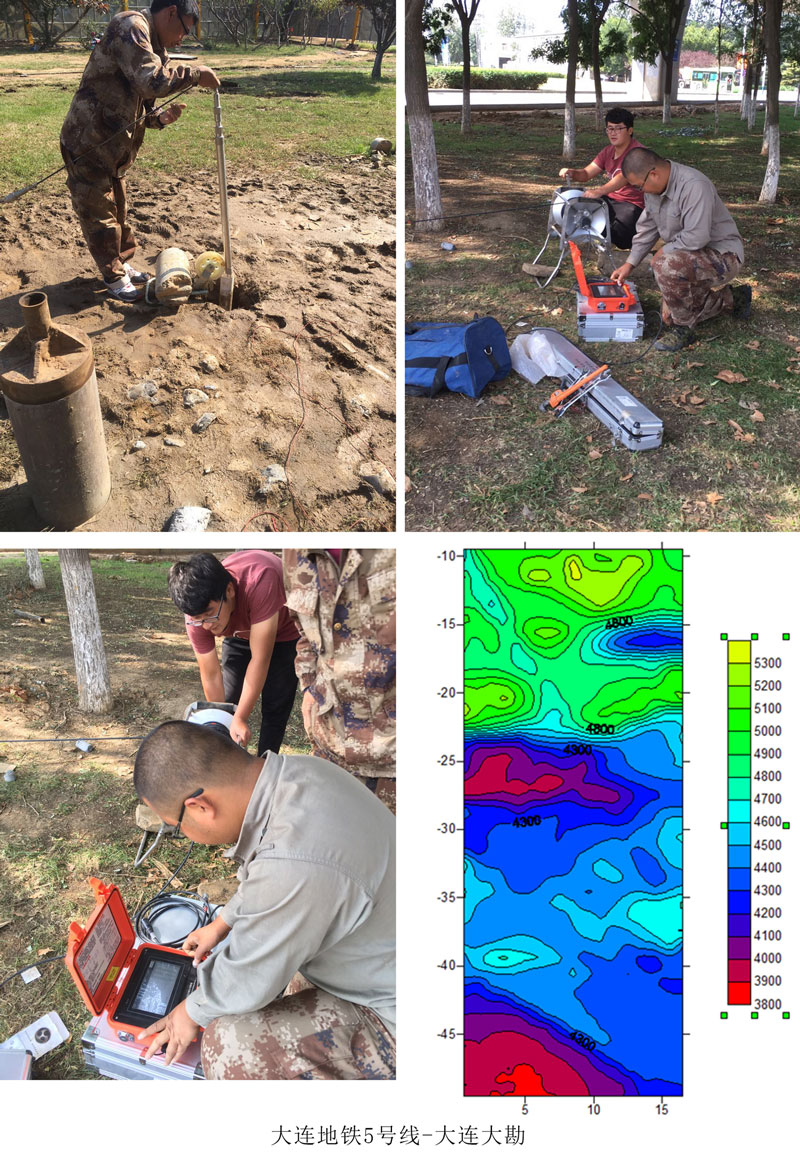

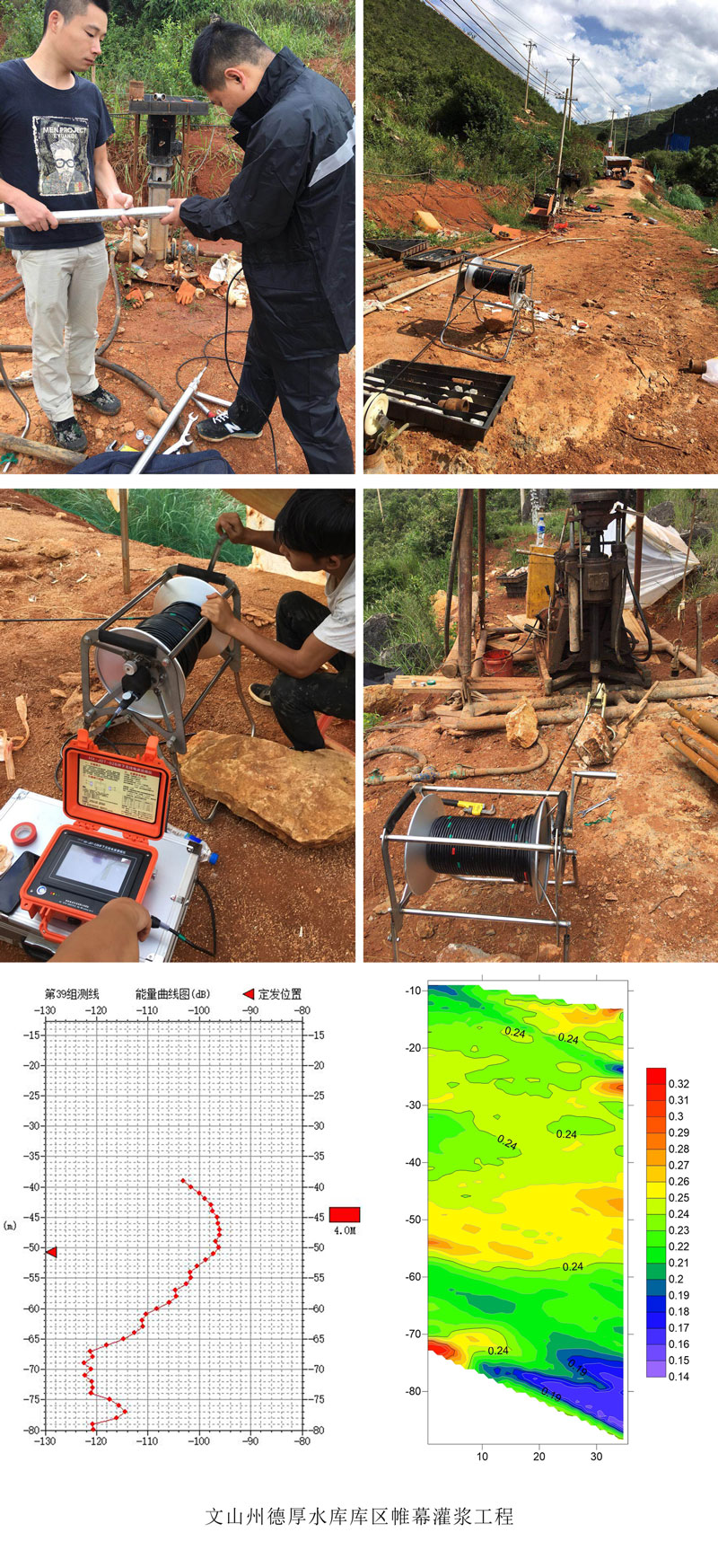

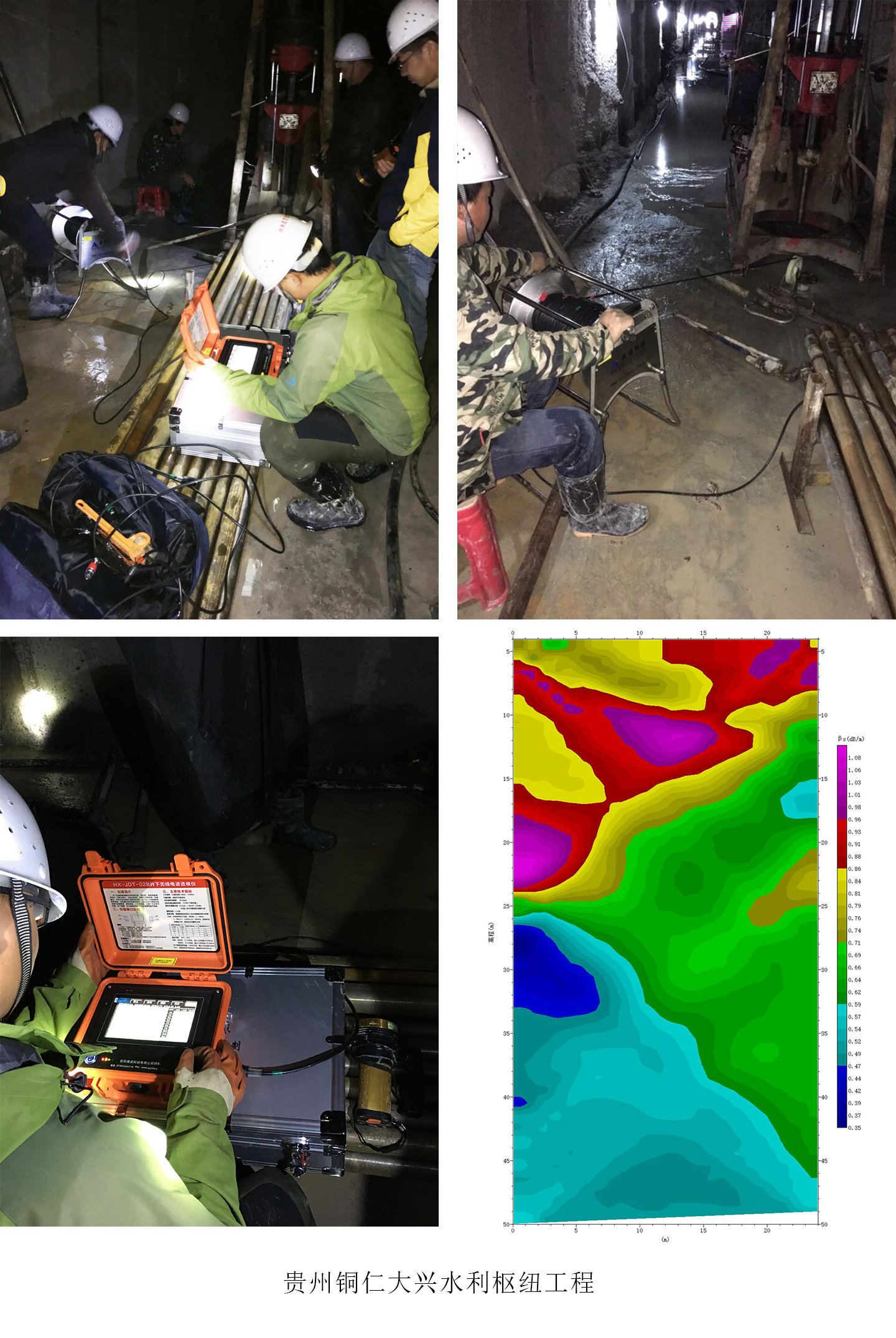

工程案例
關注公眾號

HX-JDT-03A井下無線電波透視儀

主要用途：

1、銅、鉻等金屬礦探測
2、煤礦采空區探測
3、溶洞、裂隙、破碎發育地帶探測
4、巖層風化界面的探測
5、巖溶路基注漿質量檢測

工作原理：

電磁波CT法涉及電磁波在地下有耗空間的輻射、傳播和接收，其正反演問題的理論基礎是電磁場理論和天線理論。當電磁波通過不同的地下介質(如各種不同的巖石、礦體及溶洞、破碎帶等 )傳播時，由于不同介質對電磁波的吸收(β)存在差異，如溶洞、破碎帶等的吸收系數(βs)比其圍巖的吸收系數(βo )要大得多，因此在溶洞、破碎帶的背后的場強也就小得多，從而呈現負異常。
電磁波CT就是根據實測數據，依照電磁波在有耗介質中傳播規律及一定的物理和數學關系反演透視剖面上的物理量的分布，最后以圖形的形式表現出來。

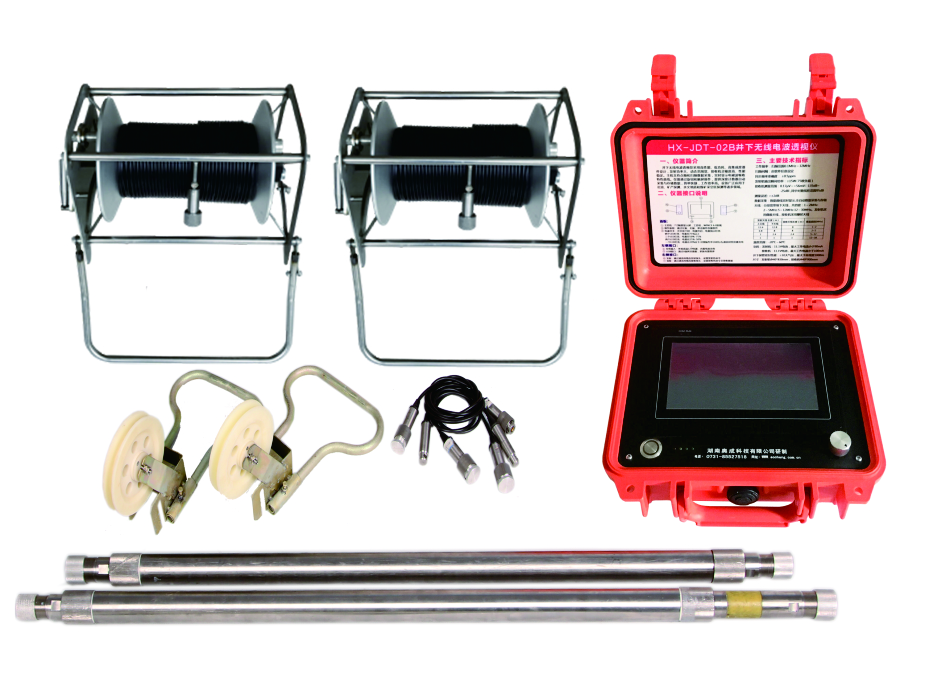

新型HX-JDT-03A儀主要由發射探頭、接收探頭、天線、主控機組成。發射探頭將直流電能轉換成高頻電能，然后送至天線輻射電磁波。接收探頭將接收天線送來的微弱信號進行放大，然后轉換成直流電壓，AD采樣將數值送到地面主控機，主控機接收并實時顯示數據列表和曲線。

技術特點:

1、系統采用微電子技術，集成程度高，切換頻率時無需更換晶振。

2、發射機探頭能量大，接收探頭靈敏度高。

3、工作頻率范圍寬、動態范圍大，一致性好。

4、支持掃頻工作模式，一次測量可同時采集多個頻率的數據，工作效率高。

5、軟件界面簡潔，采用可視化交互界面，數據、場強曲線、背暴電磁場觀測等直觀顯示。

6、無效數據可現場刪除、撤銷，數據自動存盤。

7、可提供自動計數滑輪、自動采集數據。

8、探頭內置鋰電池，一次充電可工作24小時以上。

9、發射、接收主機一體化設計，觸摸和旋鈕兩種操作方式，操作簡單方便。
10、采用低功耗ARM主控機，儀器可連續工作12小時以上。
11、全波形數字解調，提供場強分析、交會法分析視吸收系數CT剖面分析等多種功能。

掃頻范圍	0.1MHz～32MHz
掃頻間隔	由軟件任意設定
同步頻率準確度	±0.5ppm
發射機輸出瞬間功率	≥15W（75歐負載）
接收機測量范圍	0.17μV～>56mV（-140dB~-25dB）,其中對數線性范圍95dB
測量誤差	<±2dB
數據采集	數據曲線實時顯示,全自動數據采集與存儲
工作溫度	-25℃～85℃
發射機功耗	11.1V電池，最大工作電流小于90mA
接收機功耗	11.1V電池，最大工作電流小于100mA
井下探管密封性能	≥10大氣壓，最大下井深度1000m
尺寸	發射機Φ40830mm，接收機Φ40900mm
濾波帶寬	10HZ

發射天線長度（米）		接收天線長度 (米)	覆蓋頻段 (MHz)
上天線	下天線	接收天線長度 (米)	覆蓋頻段 (MHz)
11.6	12.8	8	0.1~2
6.8	8	8	2~5
1	2.4	2.4	5~12
1	1	1	12~32
